เบื้องหลังการปฏิวัติแบตเตอรี่ใบมีด: 'สนามรบที่มองไม่เห็น' ของพลาสติกวิศวกรรมชนิดพิเศษ

5 มีนาคม 2569 – BYD เปิดตัว Blade Battery รุ่นที่สองอย่างเป็นทางการในเซินเจิ้น ข้อมูลจำเพาะที่สำคัญ ได้แก่: ชาร์จเร็ว 5 นาทีจาก 10% ถึง 70% SOC ที่อุณหภูมิแวดล้อม, 9 นาทีจาก 10% ถึง 97%; ในสภาพอากาศหนาวเย็นจัด (-30°C) เป็นเวลา 12 นาที จาก 20% ถึง 97%; ความหนาแน่นของพลังงานของระบบอยู่ที่ 190–210 Wh/kg – เพิ่มขึ้น 35%–50% จากรุ่นแรก และอายุการใช้งานของวงจร 3,300–4,000 รอบ ตัวเลขเหล่านี้ไม่ได้เป็นเพียงการก้าวกระโดดของเทคโนโลยีแบตเตอรี่ แต่ยังส่งสัญญาณถึงการเปลี่ยนแปลงอย่างลึกซึ้งในด้านวัสดุศาสตร์อีกด้วย

____________________________________________

1. จาก "ใบมีดยาว" สู่ "ใบมีดสั้น": วิวัฒนาการเชิงโครงสร้างต้องการการอัพเกรดวัสดุ

แบตเตอรี่เบลดรุ่นที่สองใช้การออกแบบเซลล์ "ใบมีดสั้น" ยาว 0.6 เมตร เทียบกับใบมีดยาว 1.2 เมตรของรุ่นดั้งเดิม รูปแบบที่สั้นกว่าช่วยเพิ่มการกระจายความร้อน ลดความเครียดภายใน และเพิ่มผลผลิต เมื่อใช้ร่วมกับการผสานรวม CTB 2.0 (เซลล์ต่อร่างกาย) ทำให้บรรจุภัณฑ์มีประสิทธิภาพเชิงปริมาตรที่ 75.4%–76% สถาปัตยกรรมที่มีขนาดกะทัดรัดและบูรณาการในระดับสูงมากขึ้นหมายความว่าทุกมิลลิเมตรภายในบรรจุภัณฑ์จะต้องถูกนำมาใช้อย่างเหมาะสมที่สุด โดยทำให้เกิดความต้องการด้านความแข็งแกร่ง ความต้านทานความร้อน ฉนวน และการหน่วงไฟของส่วนประกอบโครงสร้างอย่างที่ไม่เคยมีมาก่อน

โลหะแบบดั้งเดิมกำลังเข้าใกล้ขีดจำกัดในการลดน้ำหนัก พลาสติกวิศวกรรมชนิดพิเศษที่มีข้อได้เปรียบแบบ "พลาสติกแทนโลหะ" กำลังก้าวเข้าสู่จุดสนใจในฐานะตัวขับเคลื่อนที่สำคัญของการปฏิวัติครั้งนี้

____________________________________________

2. ขอบเขตการใช้งานหลักสี่ประการสำหรับพลาสติกวิศวกรรมชนิดพิเศษ

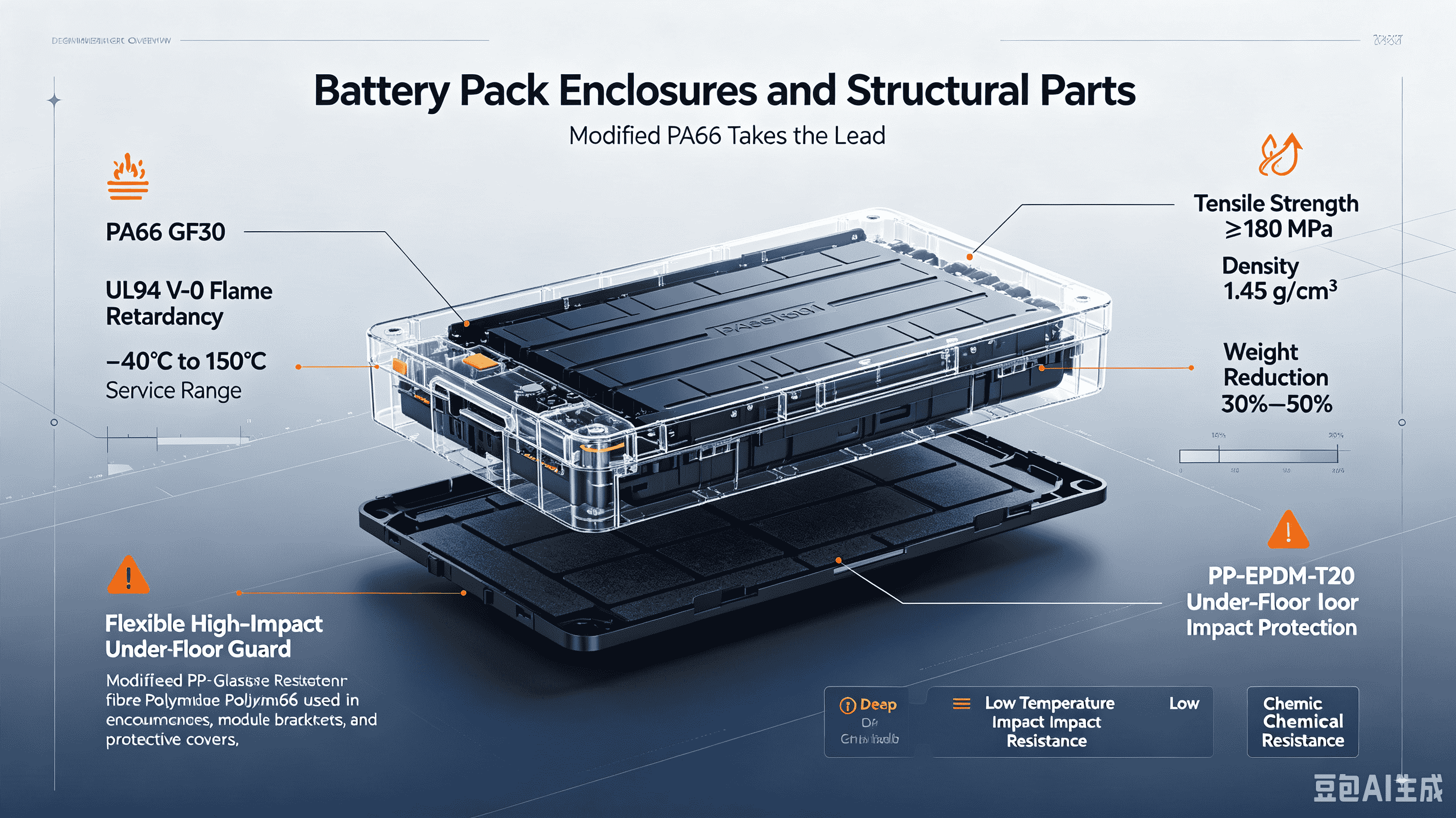

2.1 กล่องหุ้มแบตเตอรี่และชิ้นส่วนโครงสร้าง - PA66 ที่ได้รับการดัดแปลงเป็นผู้นำ

ในชุดแบตเตอรี่ Blade เจนเนอเรชันที่สอง วัสดุ เช่น PA66 GF30 ที่ได้รับการดัดแปลง (โพลิเอไมด์เสริมใยแก้ว 66) ถูกนำมาใช้กันอย่างแพร่หลายสำหรับเปลือก ฉากยึดโมดูล และฝาครอบป้องกัน ด้วยสารหน่วงไฟ UL94 V 0 ช่วงอุณหภูมิการใช้งาน –40°C ถึง 150°C ความต้านทานแรงดึง ≥180 MPa และความหนาแน่นต่ำเพียง 1.45 ก./ซม.³ วัสดุนี้จึงสร้างความสมดุลระหว่างความปลอดภัย ความแข็งแกร่ง และการมีน้ำหนักเบาได้อย่างสมบูรณ์แบบ ในทางปฏิบัติ การเปลี่ยนโลหะด้วยโพลีเมอร์ดังกล่าวสามารถลดน้ำหนักได้ 30%–50% ในเปลือกแบตเตอรี่และส่วนประกอบโครงสร้างตัวถัง

สำหรับการป้องกันแรงกระแทกใต้พื้น จะใช้ PP EPDM T20 (โพลีโพรพีลีนทนแรงกระแทกสูง) ที่ปรับปรุงแล้ว ซึ่งทนทานต่อแรงกระแทกที่อุณหภูมิต่ำ ทนต่อสารเคมี และความคุ้มค่าได้ดีเยี่ยม

2.2 ฉนวนไฟฟ้าแรงสูงและการป้องกันความปลอดภัย – LCP สำหรับสภาวะที่รุนแรง

เนื่องจากแบตเตอรี่ Blade รุ่นที่สองจับคู่กับแพลตฟอร์มไฟฟ้าแรงสูง 800 โวลต์ (และเร็วๆ นี้ 1,000 โวลต์) ฉนวนไฟฟ้าจึงกลายเป็นสิ่งที่สำคัญที่สุดในการเลือกใช้วัสดุ Xydar® LCP G 330 HH (โพลีเมอร์ผลึกเหลว) ของ Solvay คงคุณสมบัติไดอิเล็กทริกที่โดดเด่นแม้หลังจากสัมผัสกับอุณหภูมิ 400°C เป็นเวลา 30 นาที – และมีสารหน่วงการติดไฟโดยธรรมชาติโดยไม่มีสารเติมแต่งฮาโลเจน ทำให้เหมาะอย่างยิ่งสำหรับแผ่นฉนวนในโมดูลไฟฟ้าแรงสูง นอกจากนี้ PPO ที่ดัดแปลงด้วย CTI สูง (โพลีฟีนิลีนออกไซด์) – ที่มีดัชนีการติดตามเชิงเปรียบเทียบ ≥600 V – ยังใช้สำหรับตัวเรือนส่วนประกอบไฟฟ้าแรงสูงและชิ้นส่วนป้องกันการควบคุมอิเล็กทรอนิกส์ ซึ่งเข้ากันได้อย่างสมบูรณ์กับระบบ 1000 V

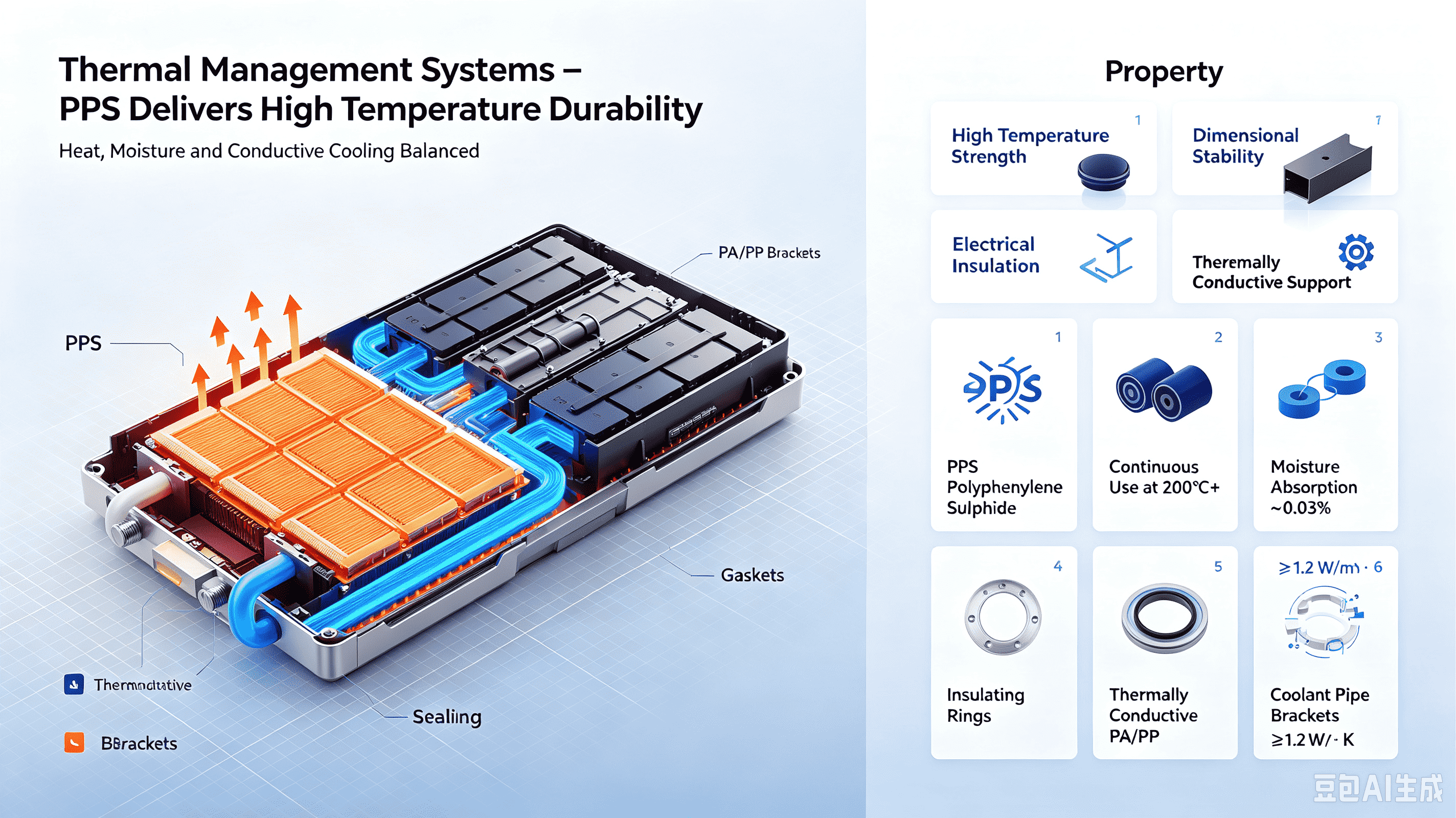

2.3 ระบบการจัดการความร้อน – PPS มอบความทนทานต่ออุณหภูมิสูง

แบตเตอรี่จะสร้างความร้อนอย่างมากในระหว่างรอบการชาร์จ/คายประจุ โดยเฉพาะอย่างยิ่งภายใต้ภาระที่สูง PPS (โพลีฟีนิลีนซัลไฟด์) สามารถรักษาความสมบูรณ์ของโครงสร้างที่อุณหภูมิ 200°C ขึ้นไปได้ในระยะยาว และการดูดซับความชื้นต่ำมาก (ประมาณ 0.03%) ช่วยให้มั่นใจได้ถึงความเสถียรของขนาดในสภาพแวดล้อมที่ชื้น ในโมดูลแบตเตอรี่ PPS จะถูกฉีดเข้าไปในฉากยึด ขั้วต่อ และแผ่นด้านข้าง นอกจากนี้ยังใช้สำหรับวงแหวนฉนวนอิเล็กโทรดขั้วลบ ปะเก็นฉนวนขั้วบวก/ลบ และวงแหวนซีลในชุดประกอบฝาครอบ สำหรับส่วนประกอบของระบบทำความเย็น สารประกอบ PA/PP ที่เป็นสื่อความร้อน (ค่าการนำความร้อน ≥1.2 W/m·K) ถูกนำมาใช้ในฉากยึดท่อน้ำหล่อเย็น

2.4 การไล่ตาม Ultimate Lightweighting - PEEK เปิดโลกทัศน์ใหม่

ในการใช้งานระดับพรีเมียมที่ทุกกรัมมีค่า PEEK (โพลีอีเทอร์อีเทอร์คีโตน) กำลังได้รับความสนใจ ชิ้นส่วนโครงสร้างที่ใช้ PEEK ช่วยเพิ่มความปลอดภัยและอายุการใช้งานของแบตเตอรี่ได้อย่างมาก ตัวอย่างเช่น เมื่อเร็วๆ นี้ NAPON New Materials ได้เปิดตัวโซลูชันชุดแบตเตอรี่คอมโพสิตเทอร์โมพลาสติกที่ใช้ PPS ซึ่งช่วยลดน้ำหนักได้ 5.61 กก. (จาก 8.34 กก. เหลือ 2.73 กก.) เมื่อเทียบกับเหล็ก ในขณะที่ผ่านการทดสอบการทนไฟที่เข้มงวดที่สุด

____________________________________________

3. โอกาสทางการตลาดพันล้านหยวน

ความต้องการพลาสติกวิศวกรรมชนิดพิเศษในรถยนต์พลังงานใหม่ (NEV) กำลังเพิ่มสูงขึ้น แม้ว่ารถยนต์ ICE ทั่วไปจะใช้ PPS ประมาณ 700 กรัม แต่ตัวเลขดังกล่าวก็เพิ่มขึ้นเป็นมากกว่า 2,500 กรัมใน NEV ในปี 2024 ปริมาณการใช้ PPS ของยานยนต์ในประเทศสูงถึง 21,000 ตัน โดย NEV คิดเป็น 12,000 ตัน ความต้องการ PEEK ในภาค NEV คาดว่าจะสูงถึง 1,800 ตันภายในปี 2568 โดยมีอัตราการเติบโตต่อปีที่ 18.7%

ในระดับมหภาค ตลาดพลาสติกวิศวกรรมชนิดพิเศษของจีนเติบโตจาก 7.2 พันล้านหยวนในปี 2561 เป็น 16.0 พันล้านหยวนในปี 2567 และคาดว่าจะสูงถึง 21.2 พันล้านหยวนภายในปี 2570 ในห่วงโซ่อุปทานสำหรับวัสดุโครงสร้าง Blade Battery รุ่นที่สอง Kingfa Sci และเทคโนโลยี ครองส่วนแบ่งการตลาดประมาณ 30% ในขณะที่ Pret Composites คิดเป็น 15%–20% โดยมีมูลค่าวัสดุต่อยานพาหนะประมาณ 120–150 หยวน

____________________________________________

4. บทสรุป

การเปิดตัว Blade Battery รุ่นที่สองได้ผลักดันประสิทธิภาพการชาร์จ EV ที่รวดเร็วให้ทัดเทียมกับการเติมเชื้อเพลิงรถยนต์ทั่วไป แต่สิ่งสำคัญไม่แพ้กันคือการปฏิวัติวัสดุที่เกิดขึ้นใต้พื้นผิว จาก PA66 ที่ได้รับการดัดแปลงไปจนถึง PPS จาก LCP ไปจนถึง PEEK พลาสติกวิศวกรรมชนิดพิเศษกำลังย้ายจากบทบาทสนับสนุนไปสู่เวทีกลาง และกลายเป็นเสาหลักที่ขาดไม่ได้ของเทคโนโลยีแบตเตอรี่รุ่นต่อไป สำหรับผู้นำเข้าและผู้ค้าวัตถุดิบพลาสติกวิศวกรรม สิ่งนี้ไม่เพียงแสดงถึงโอกาสทางการตลาดหลายพันล้านหยวนเท่านั้น แต่ยังเป็นหน้าต่างเชิงกลยุทธ์ในการฝังลึกในห่วงโซ่อุปทาน NEV และสร้างความร่วมมือระยะยาวกับผู้ผลิตแบตเตอรี่ชั้นนำ
