ULTRAMID® A 216 Y10: เกรด PA66 โมลิบดีนัมไดซัลไฟด์ดัดแปลงเพื่อประสิทธิภาพที่สมดุล

ในตระกูลพลาสติกวิศวกรรมอันหลากหลาย โพลีเอไมด์ 66 (PA66) ถือเป็นตำแหน่งสำคัญเสมอมาULTRAMID® ของ BASFซีรีส์นี้ถือเป็นกลุ่มผลิตภัณฑ์ที่เป็นตัวแทนมากที่สุดกลุ่มหนึ่งในสาขานี้ กลุ่มผลิตภัณฑ์ ULTRAMID® สร้างขึ้นจากโพลีเมอร์พื้นฐานหลากหลายประเภท รวมถึง PA6, PA66, PA66/6 โคโพลีเอไมด์, PA610 และโพลีเอไมด์กึ่งอะโรมาติก เช่น PA6T/6 ผสมผสานกับเทคโนโลยีดัดแปลง เช่น เกรดไม่เสริมแรง เสริมใยแก้ว เกรดเสริมใยแร่ และเกรดเสริมใยแก้วยาว มอบโซลูชันพลาสติกวิศวกรรมที่ครอบคลุมความต้องการด้านประสิทธิภาพที่หลากหลาย ในบรรดาสิ่งเหล่านี้อัลตรามิด® A 216 Y10 – เกรด PA66 ของการฉีดขึ้นรูปที่ดัดแปลงด้วยน้ำมันหล่อลื่นโมลิบดีนัมไดซัลไฟด์ (MoS₂) – โดดเด่นด้วยคุณสมบัติการหล่อลื่นในตัวเองที่ดีเยี่ยมและความต้านทานการสึกหรอ ทำให้เป็นตัวเลือกที่ต้องการสำหรับส่วนประกอบที่มีความแม่นยำจำนวนมาก

1. คุณสมบัติทางกายภาพขั้นพื้นฐาน: ข้อมูลสำคัญเบื้องหลังประสิทธิภาพ

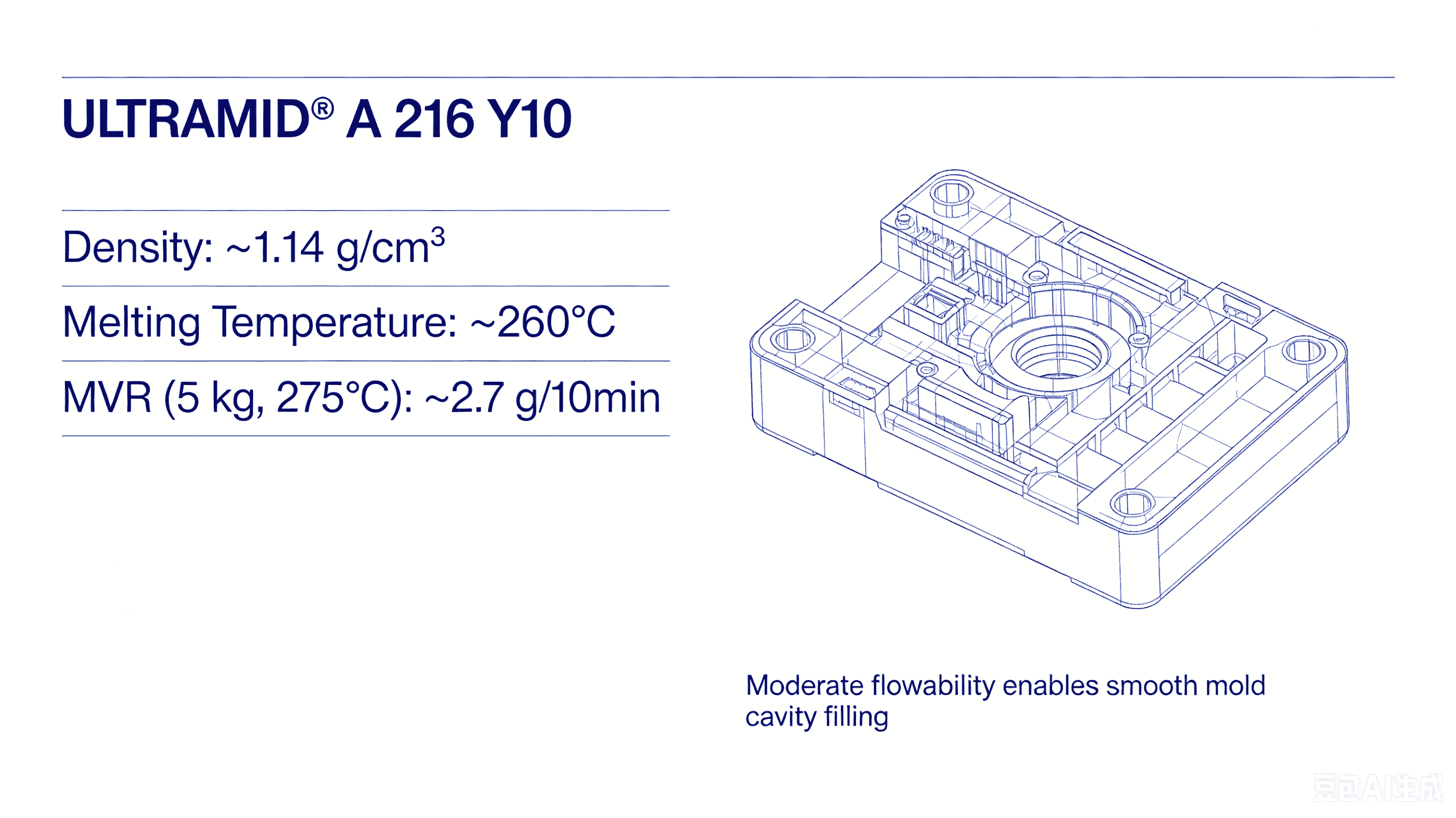

อัลตรามิด® เอ 216 Y10เป็นเรซิน PA66 ที่มีสารหล่อลื่นโมลิบดีนัมไดซัลไฟด์ จำหน่ายในรูปแบบเม็ดพร้อมบรรจุภัณฑ์มาตรฐานถุงละ 25 กก. ความหนาแน่นอยู่ที่ประมาณ 1.14 g/cm³ และอุณหภูมิหลอมละลายอยู่ที่ประมาณ 260°C ภายใต้สภาวะที่อุณหภูมิ 275°C และน้ำหนักบรรทุก 5 กิโลกรัม อัตราการไหลของของเหลวจะอยู่ที่ประมาณ 2.7 กรัม/10 นาที ซึ่งบ่งชี้ถึงความสามารถในการไหลปานกลางซึ่งช่วยให้สามารถเติมโพรงแม่พิมพ์ได้อย่างราบรื่น ทำให้เหมาะสำหรับการฉีดขึ้นรูปชิ้นส่วนที่มีรูปร่างซับซ้อน โดยทั่วไปผลิตภัณฑ์จะมีลักษณะเป็นสีเทาเข้ม

2. ลักษณะสำคัญ: เหตุใดจึงได้รับการยกย่องอย่างสูง?

ความแข็งแรงและความแข็งแกร่งทางกล: แม้จะอยู่ในสภาพที่ไม่มีการเสริมแรง ULTRAMID® A 216 Y10 ก็แสดงให้เห็นถึงความแข็งแรงทางกลและความแข็งสูง โมดูลัสแรงดึงสูงถึง 2,900 MPa ความต้านทานแรงดึง 82 MPa และการยืดตัวที่จุดขาดคือ 60% ตัวเลขเหล่านี้บ่งชี้ว่าส่วนประกอบที่ทำจากวัสดุนี้สามารถทนต่อแรงภายนอกและน้ำหนักบรรทุกจำนวนมาก ในขณะที่ยังคงรักษารูปร่างและความเสถียรของโครงสร้างตลอดการใช้งานในระยะยาว

ประสิทธิภาพเชิงความร้อน: PA66 มีจุดหลอมเหลวสูง (ประมาณ 260°C) ทำให้วัสดุมีความต้านทานความร้อนได้ดีเยี่ยม อุณหภูมิการทำให้อ่อนตัวของ Vicat คือ 221°C ทำให้ได้ประสิทธิภาพที่มั่นคงและทนทานต่อการเสียรูปในสภาพแวดล้อมที่มีอุณหภูมิสูง

ความเหนียวที่อุณหภูมิต่ำ: ต่างจากวัสดุหลายชนิดที่จะเปราะที่อุณหภูมิต่ำ ULTRAMID® A 216 Y10 คงความเหนียวที่ดีแม้ในสภาพแวดล้อมที่เย็น ความต้านทานแรงกระแทกแบบชาร์ปีแบบมีรอยบากที่ 23°C คือ 7 กิโลจูล/ตรม. ทำให้ทำงานได้ดีเป็นพิเศษในการใช้งานที่ต้องการความต้านทานต่อแรงกระแทกที่อุณหภูมิต่ำหรือในสภาพอากาศหนาวเย็น

ความทนทานต่อสารเคมี: วัสดุมีความทนทานต่อสารเคมีหลายชนิดได้ดี รวมถึงน้ำมัน เชื้อเพลิง น้ำมันไฮดรอลิก สารหล่อเย็น สารทำความเย็น สารทำความสะอาด อะลิฟาติกและอะโรมาติกไฮโดรคาร์บอน ความต้านทานนี้รับประกันความสมบูรณ์และอายุการใช้งานของส่วนประกอบในสภาพแวดล้อมทางเคมีที่รุนแรง

คุณสมบัติทางไฟฟ้า: เนื่องจากเป็นวัสดุฉนวนที่ดีเยี่ยม ULTRAMID® A 216 Y10 จึงให้ความต้านทานต่อปริมาตรและพื้นผิวสูง ทำให้เหมาะสำหรับส่วนประกอบฉนวนไฟฟ้า ได้มาตรฐานการติดไฟ UL 94 V 2 ที่ความหนาทั้ง 1.6 มม. และ 3.2 มม. ซึ่งตรงตามข้อกำหนดด้านความปลอดภัยของผลิตภัณฑ์อิเล็กทรอนิกส์

แรงเสียดทานจากการเลื่อนและความต้านทานการสึกหรอ: ด้วยสารเติมแต่งน้ำมันหล่อลื่นโมลิบดีนัมไดซัลไฟด์ (MoS₂) เกรดนี้จึงมีค่าสัมประสิทธิ์แรงเสียดทานต่ำและต้านทานการสึกหรอได้ดีเยี่ยม เหมาะอย่างยิ่งสำหรับตลับลูกปืน เกียร์ ตัวเลื่อน และส่วนประกอบอื่นๆ ที่การเสียดสีและการสึกหรอลดลงเป็นสิ่งสำคัญ ช่วยลดการสูญเสียพลังงานและยืดอายุการใช้งานของชิ้นส่วน

ความเสถียรของมิติ: เมื่อเปรียบเทียบกับวัสดุ PA66 อื่นๆ ULTRAMID® A 216 Y10 มีการดูดซับความชื้นค่อนข้างต่ำ โดยมีความไวต่อการเปลี่ยนแปลงขนาดที่เกิดจากความผันผวนของความชื้นในสิ่งแวดล้อมน้อยกว่า ทำให้มีคุณค่าโดยเฉพาะอย่างยิ่งสำหรับส่วนประกอบที่มีความแม่นยำ เช่น ขั้วต่อในอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้า ซึ่งจำเป็นต้องมีพิกัดความเผื่อต่ำ

3. การใช้งานทั่วไป: จากยานยนต์ไปจนถึงอิเล็กทรอนิกส์

ด้วยการใช้คุณสมบัติที่โดดเด่นข้างต้น ULTRAMID® A 216 Y10 จึงพบการใช้งานอย่างแพร่หลายในภาคอุตสาหกรรมต่างๆ:

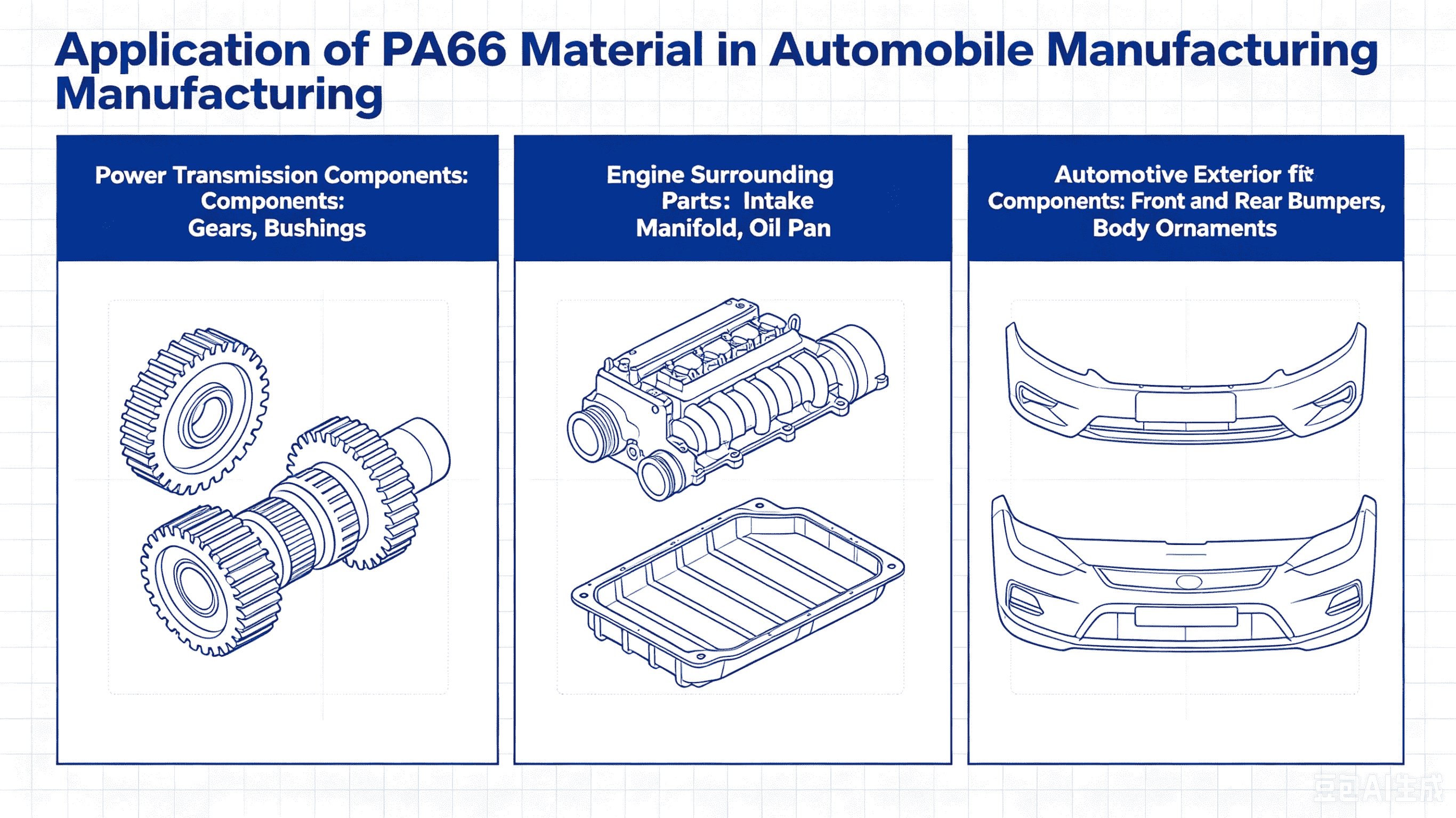

• ยานยนต์: ส่วนประกอบของระบบส่งกำลัง ชิ้นส่วนต่อพ่วงเครื่องยนต์ ส่วนประกอบตัวถังภายนอก

• ไฟฟ้าและอิเล็กทรอนิกส์: ตัวเชื่อมต่อที่มีความแม่นยำ สวิตช์เกียร์ ส่วนประกอบฉนวนไฟฟ้า

• เครื่องจักรอุตสาหกรรม: เกียร์ แบริ่ง สไลเดอร์ และชิ้นส่วนอื่นๆ ที่ทนทานต่อการสึกหรอ

4. แนวทางการประมวลผลและการเก็บรักษา

ULTRAMID® A 216 Y10 เหมาะสำหรับการฉีดขึ้นรูป หากเปิดภาชนะจัดเก็บแล้ว แนะนำให้ทำให้แห้งด้วยลมร้อนที่อุณหภูมิประมาณ 80 85°C จำเป็นต้องทำให้แห้งหากมีความชื้นเกิน 0.2% อุณหภูมิแม่พิมพ์ที่แนะนำคือประมาณ 60 80°C ควรเก็บวัสดุไว้ในที่เย็น แห้ง และมีอากาศถ่ายเทได้ดี ห่างจากแหล่งความร้อนและเปลวไฟ โดยมีอุณหภูมิในการเก็บรักษาต่ำกว่า 50°C

บทสรุป

โดยสรุป ULTRAMID® A 216 Y10 เป็นเกรด PA66 ที่สมดุลและเป็นมิตรกับกระบวนการดัดแปลงด้วยน้ำมันหล่อลื่นโมลิบดีนัมไดซัลไฟด์ (MoS₂) มันไม่ได้ไล่ตามประสิทธิภาพสูงสุดในคุณสมบัติเดียวใดๆ แต่กลับให้ความสมดุลที่ยอดเยี่ยมทั้งในด้านความแข็งแรงเชิงกล ความต้านทานความร้อน ความเหนียว ความทนทานต่อสารเคมี ฉนวนไฟฟ้า และความต้านทานการสึกหรอจากการหล่อลื่นในตัวเอง โปรไฟล์ "รอบด้าน" นี้ทำให้เป็นตัวเลือกที่เชื่อถือได้และคุ้มค่าสำหรับวิศวกรและผู้เชี่ยวชาญด้านการจัดซื้อเมื่อเลือกวัสดุสำหรับส่วนประกอบที่มีความแม่นยำ
